產品名稱：PF608

產品類型：燒錄器/編程器

產品品牌：PROSYSTEMS

公司簡介：

【深圳市浦洛電子科技有限公司】Prosystems ElectronicTechnology，CO.Ltd，是一家集研發、生產、銷售為一體的國家高新技術企業。我司成立于2001年，二十幾年來一直秉承成就客戶、技術領先的理念，為電子產品開發和量產所需的開發設備、芯片燒錄設備及IC芯片代燒錄提供最佳解決方案和服務。

 主營業務：

1、芯片(IC)代工燒錄/測試服務含駐廠服務--中國最大最專業服務商；2、萬用型燒錄器/編程器、燒錄座/測試座-支持EMMC/MCU/Flash；3、全自動芯片燒錄、測試、編帶、視覺檢測、包裝轉換設備研發銷售；4、5G/藍牙/WiFi模塊分板、燒錄、測試、打標、編帶自動化生產整線定制；5、PCBA在板在線燒錄方案SMH FlashRunner 中國區代理；6、數字化運營管理系統開發-電子制造業/SMT數據采集IIOT解決方案商。

產品說明

燒錄器簡介：

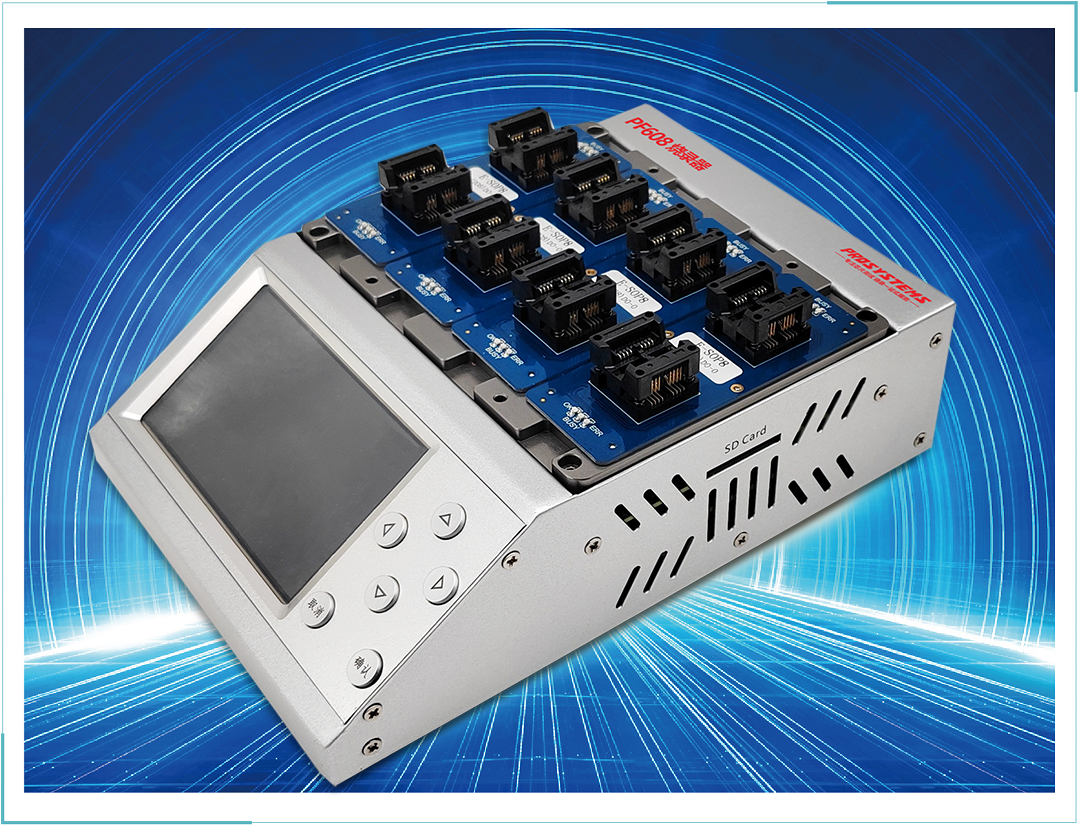

PF608是深圳市浦洛電子科技有限公司積累多年編程技術及行業實踐，深入國內外用戶體驗習慣,創新打造的一款支持聯機、脫機的量產型高速燒錄器支持各大廠商各種封裝的MCU、eMMC、NandFlash、NorFlash、EEPROM及 DSP 等類型芯片,燒寫穩定、高效。

對于Flash類型芯片，PF608支持一拖八燒錄。對于MCU類型芯片，PF608默認大部分支持一拖四燒錄,最大可支持一拖八燒錄。

產品特點：

1、 安全生產

采用獨創發明專利的FPGA強大算法，保證時序信號的準確與可靠;具備完善的電流檢測功能,過流時快速關斷，從而保護芯片和燒錄器;輸出電源采用閉環控制,精確調節芯片所需電壓,輸出電壓范圍在1.2V~12V之間:精密的托盤結構設計，提高燒錄各部件的穩定性與耐用度。

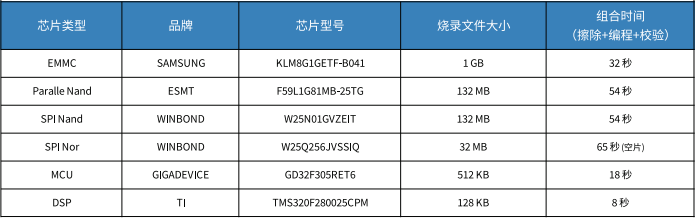

2、高效率編程

采用高性能ARM+FPGA硬件架構，編程帶寬高達1.6Gb/s;

內置EMMC母片模塊,支持最大128GB芯片的拷貝，通信速率可達芯片極限.

3、 多工位、高產能

具有200個外部IO信號接口，最大支持8通道同時燒錄;

4、靈活的量產環境

支持【連機/脫機】燒錄模式:配制 4.3 寸電阻顯示屏,脫機燒錄時,無需配備電腦,節省資源和產線工位空間;

支持【裸片/在板】燒錄模式:無論現在或將來要采用何種燒錄方式,都可按需采用,減少額外的設備購買成本,而且保持一貫的產品使用方式,便于生產與管理:選配省力壓桿,節省產線員工體內能量,受力均勻,從而提高燒錄座的使用壽命;

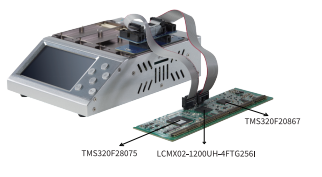

5、支持在板燒錄

支持在板燒錄，可實現復雜多樣的需求，甚至對PCB上多種芯片進行一次性燒錄，產能或可提升10倍以上，廣泛應用于家電、汽車電子、新能源等領域。

6、芯片支持：

支持廠家多:GD、ST、TI、NXP、Infineon、Cypress、Renesas、winbond、MXIC、Silicon_Lab、Microchip、ARTERY、Fudan、HangShun、Nation、NUVOTON、HDSC.ATMEL、FORESEE、TOSHIBA、ESMT、MICRON、DOSILICON、ISSI、XMC、XTX等;

支持芯片類型多:eMMC5.5/5.1/5.0/4.5/4.4、SPlnorflash、Spi_nand、paral-lel nand、parallel norfIaSh、EEPROM、MCU、ARM、DSP、CPLD、FPGA等;

支持封裝種類多:BGA、FBGA、QFN、DFN、WSON、QFP、TQFP、SOP、TSOP.TSSOP、SOIC、DIP、SDIP、PLCC、JLCC 等;

7、靈活的量產環境

支持【連機/脫機】燒錄模式:配制 4.3 寸電阻顯示屏,脫機燒錄時,無需配備電腦,節省資源和產線工位空間;支持【裸片/在板】燒錄模式:無論現在或將來要采用何種燒錄方式,都可按需采用,減少額外的設備購買成本，而且保持一貫的產品使用方式,便于生產與管理;選配省力壓桿,節省產線員工體內能量,受力均勻,從而提高燒錄座的使用壽命。

8、支持在板燒錄

支持在板燒錄，可實現復雜多樣的需求，甚至對PCB上多種芯片進行一次性燒錄，產能或可提升10倍以上，廣泛應用于家電、汽車電子、新能源等領域。

9、強大的燒錄軟件【輕松點幾下，燒錄 So Easy】

簡潔的燒錄軟件界面,卻具備靈活、強大的功能,并且提供多種防呆措施,避免產線燒錄

事故。支持工程模式:用戶可將一個工單的燒錄配置(包括芯片型號、燒錄數據、配置項等) 保存為燒錄工程文件，后續打開工程即可量產。可對工程進行加保護,避免產線誤操作;可對工程進行加密或綁定燒錄器,保護數據的安全。支持【連機/脫機】、【裸片/在板】等多種靈活的燒錄模式,具備豐富便捷的脫機管理功能。支持擦除、編程、校驗、查空、讀取、加密、解密、加保護及解保護等功能,用戶可將他們任意組合成一個流程,輕松組合或量產。

支持多種文件格式(包括 Bin、Hex、S19、jed、pof及 elf等)。針對不同芯片類型(eMMC、Nand、Nor 及 MCU 等)開發了非常人性的交互界面,用戶體驗更佳。

查看日志系統，對生產進行跟蹤與回溯。

支持動態數據燒寫，比如自增序列號(滾碼)、密鑰等,支持用戶特殊定制。

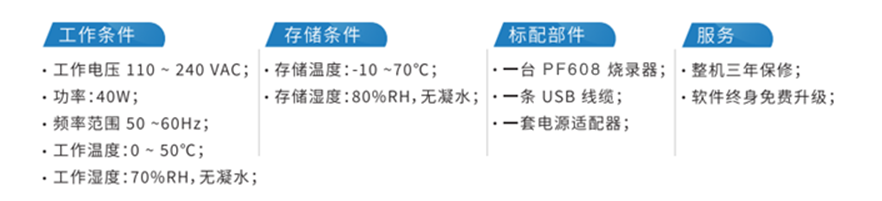

10、硬件規格

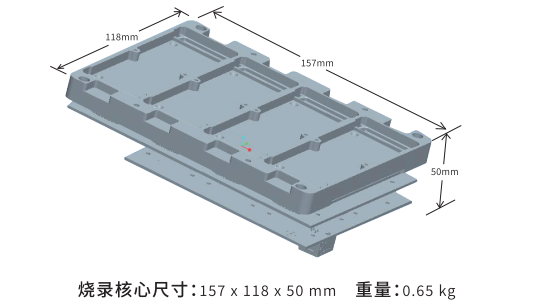

燒錄器帶外殼尺寸:225x160x59 mm(高度不含燒錄座及腳墊);燒錄器帶外殼重量:1.85kg;

頭子中心距:39.00 mm;

4.3寸 LCD 顯示觸摸屏;

豐富的接口,包括 100/1000M 以太網、SD卡、USB2.0 Device、串口 RS-232、電源開關及接地端子等;

電源輸入接口為 12V 電壓,內正外負,請使用標配的電源適配器連接,禁止使用其他電源適配器;

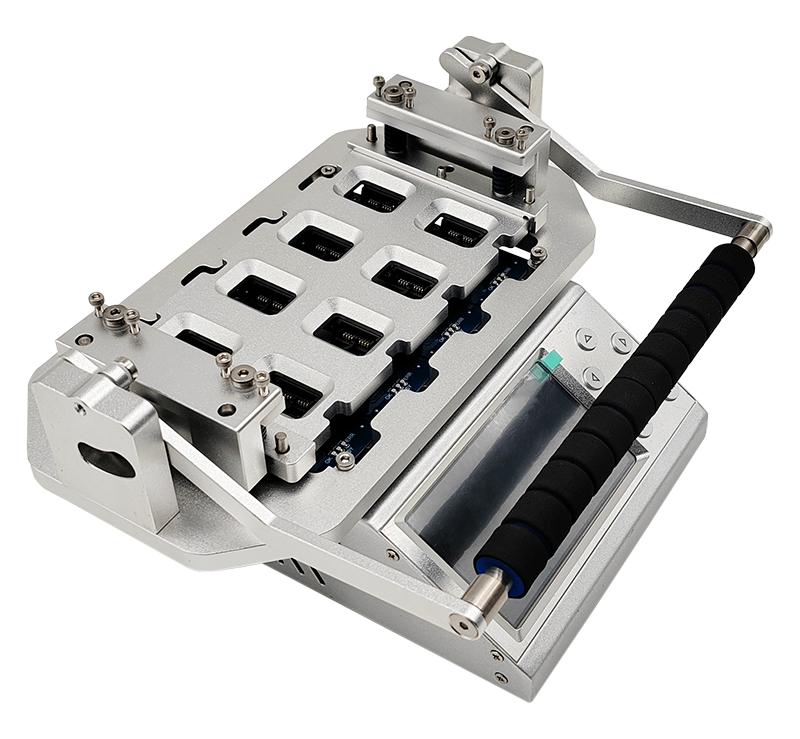

11、設備硬件可選配下壓治具（省力治具方便操作，一次型可以同時下壓燒錄座，方便取放IC）

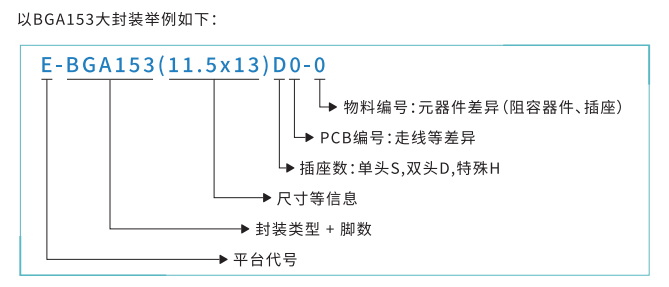

PF608燒錄座命名規則:

PF608 可支持一拖幾燒錄,可以通過燒錄座型號的頭數字母部分進行判斷

頭數為 D 則表示支持一拖八燒錄;

頭數為 S則表示支持一拖四燒錄;

頭數為 H 則表示支持一拖二燒錄。

 截止目前，已支持220家半導體廠商器件，總計達45210款芯片型號

其他備注：

質量保證：自購買日起，主機一年保修，行業類規定的耗材如適配器和插座不在保修范圍。
