FLASHRUNNER HS

• FlashRunner高速版：SMH最新發明產品FlashRunner HS

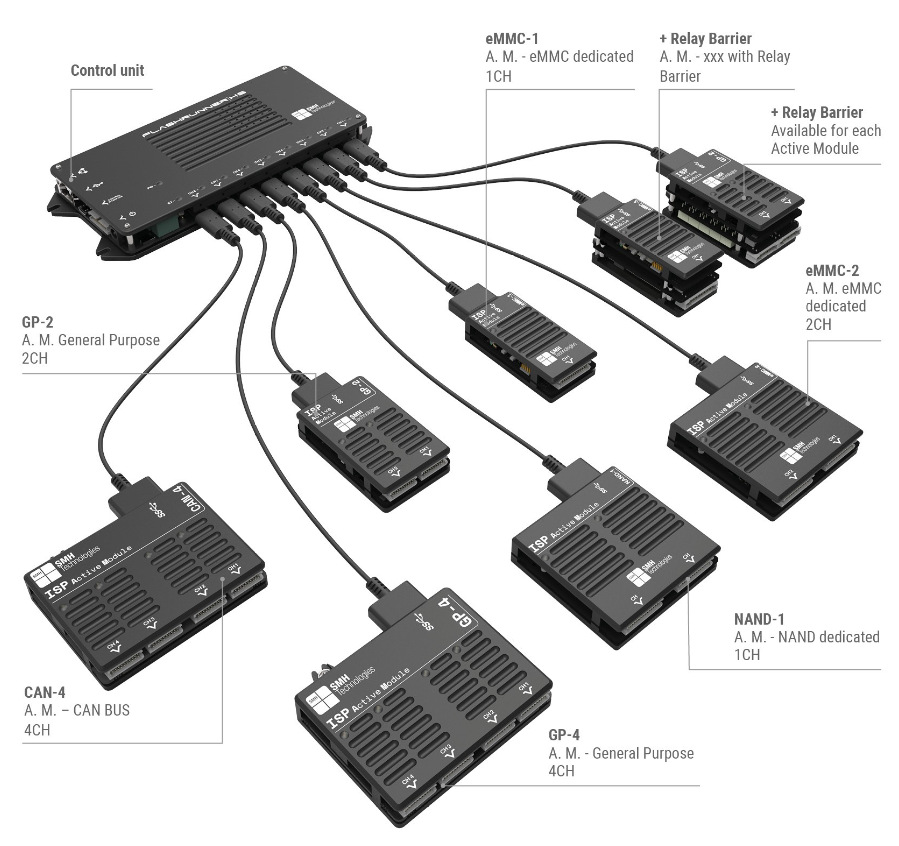

• FlashRunner HS是一個分布式編程系統，由中央控制單元（Control unit）和多達8個外部活動燒錄模塊(Active Modules) 通過USB type-C線連接組成，連接線長可達3m.

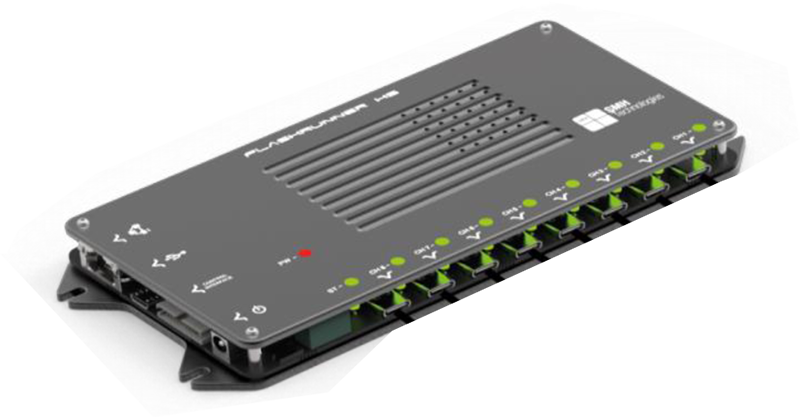

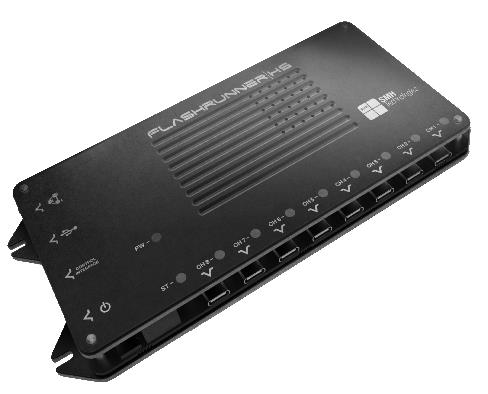

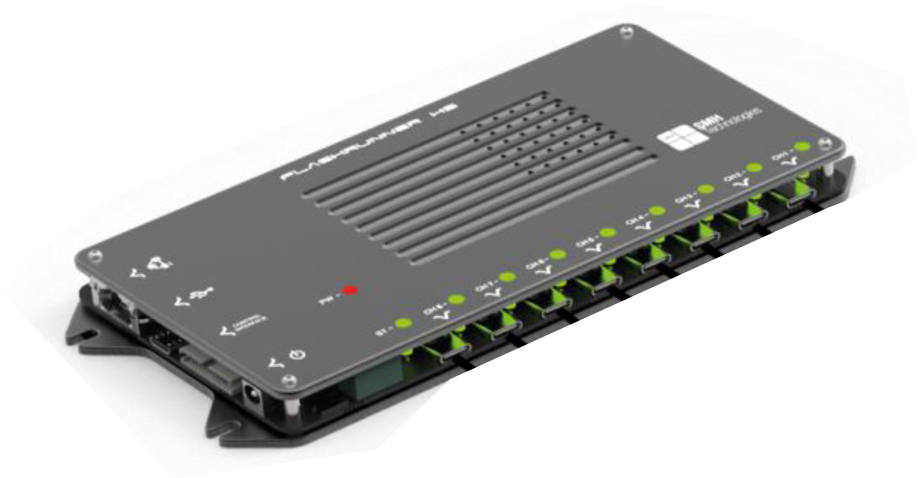

中央控制單元

FlashRunner HS 中央控制單元延續了其他型號的主機接口

-10/100/1000以太網局域網接口

-USB/串行接口

- ATE并行控制接口

相比FR2.0，F(xiàn)lashRunner HS 特備了800MHz ARM Cortex A9 雙核，1GB RAM memory和256 GB eMMC強大架構，能更好的處理大容量燒錄文件。

燒錄模塊采用小巧外形設計，以便盡可能靠近目標板。連接目標板的數字信號集成在外圍燒錄模塊中，以避免影響信號完整性，并保證高通信頻率。

產品重點

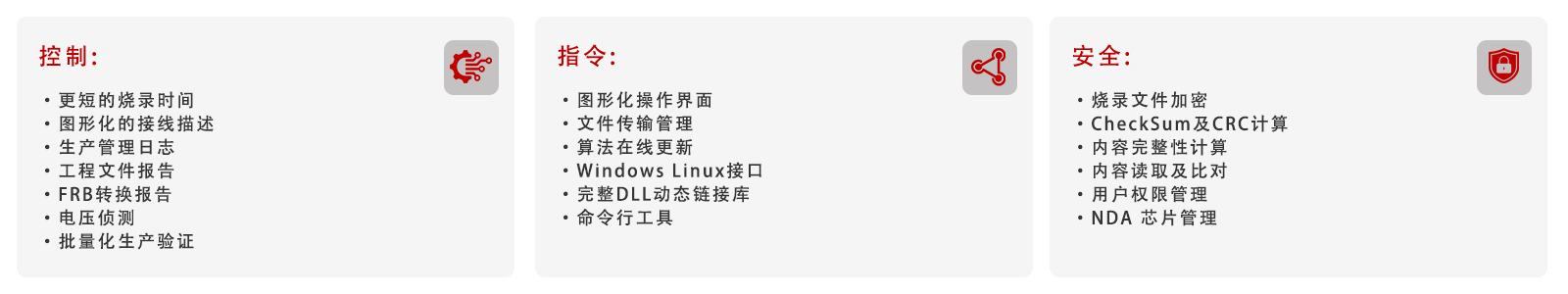

 核心軟件功能

網絡安全、固件加密和安全傳輸；

有條件擦除，為了縮短燒錄時間；

DLL  (C,C++,C#) 動態鏈接庫；

容易在 Teststand/Labview/CVI 下集成；

燒錄過程中的電壓電流量測；

燒錄文件內容編輯與管理；

序列號、動態數據燒錄；

數字訊號、管腳動態配置管理；

開門狗訊號、方波、頻率調整；

WorkBench 操作界面

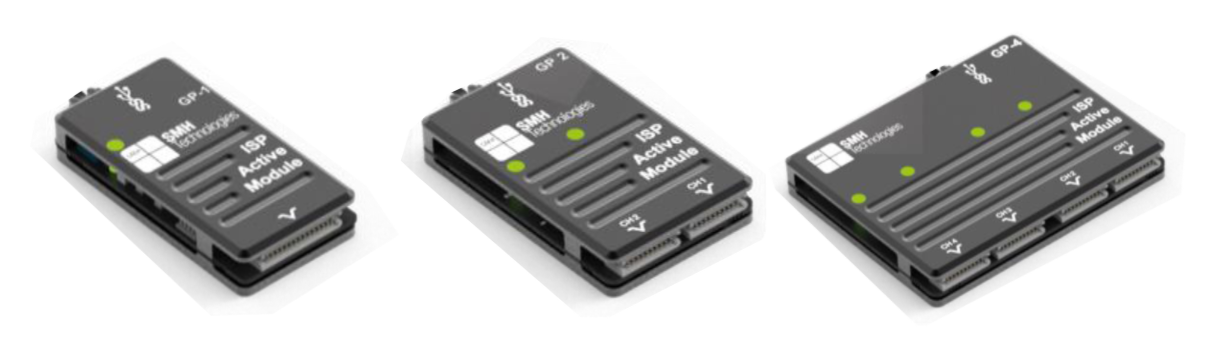

 通用燒錄模塊

通用燒錄模塊主要燒錄MCU，MCP以及Nor Flash. 支持1,2,4通道并行燒錄。

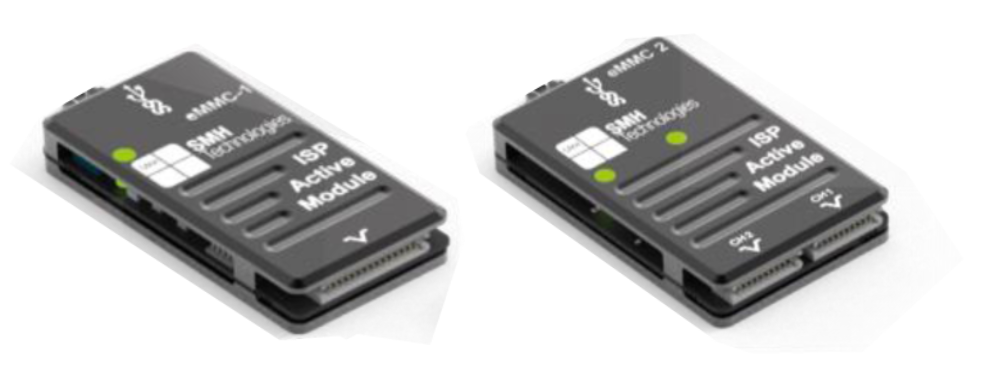

  eMMC燒錄模塊

eMMC燒錄模塊支持燒錄寬達8bit bus 的eMMC. 支持1,2通道并行燒錄。

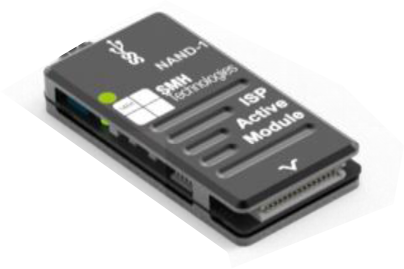

 Nand Flash燒錄模塊

Nand Flash燒錄模塊支持多達16 bits bus的Nand Flash燒錄

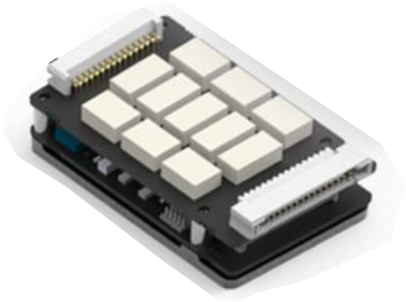

 插入式繼電器隔離柵模塊

插入式繼電器隔離柵模塊是額外的子板，作用相當于繼電器隔離柵，可以直接插到燒錄模塊，也可裝備到可選輔助連接器上。通過燒錄系統命令，允許選擇燒錄模塊輸入或者輔助連接器輸入。

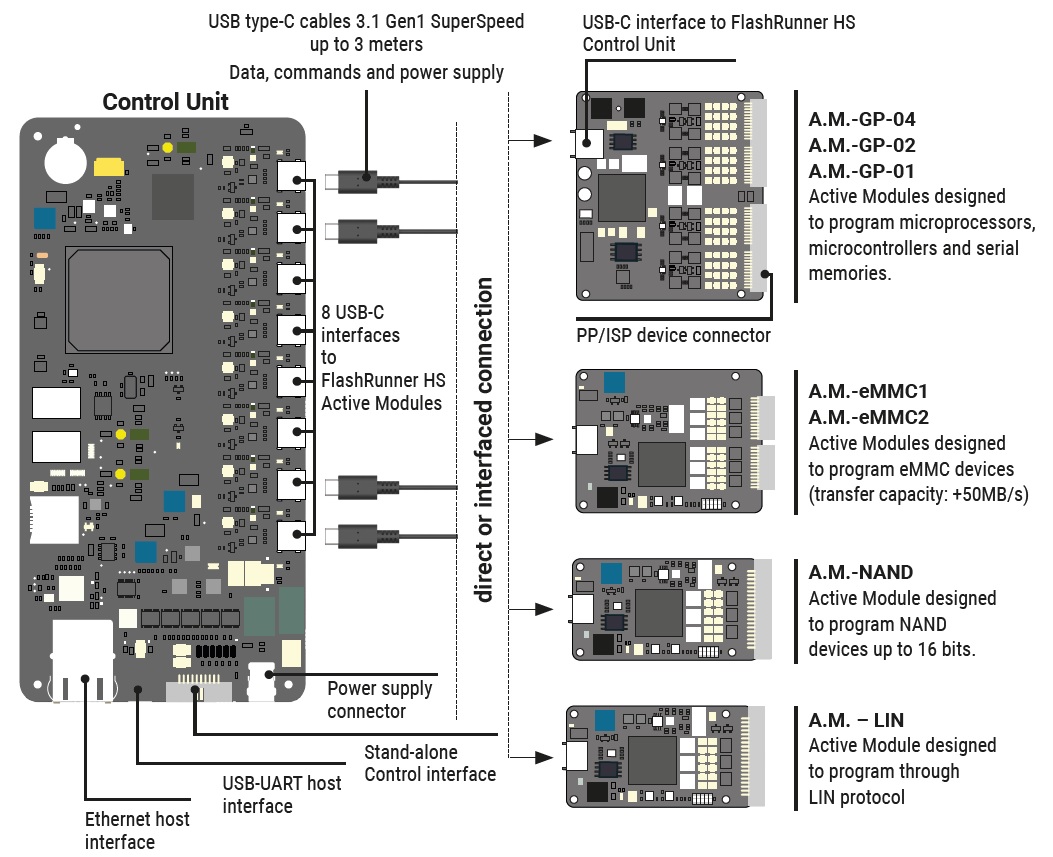

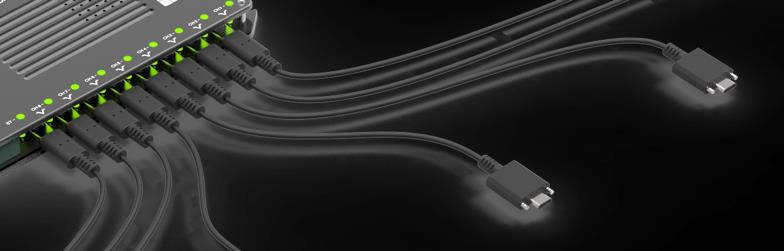

Connection cables 連接線

中央控制單元與燒錄模塊通過USB type-C接口線連接，該連接線支持USB 3.1 1代超高速標準，將數據信號和電源傳輸?shù)酵鈬K。支持的最長線長可達3m.

該連接線具有螺紋鎖緊型連接器(單螺桿朝向中央控制單元，雙螺桿朝向燒錄模塊)。

應用范圍

FlashRunner HS是如下應用場景提供最佳方案

 預燒錄機器

 燒錄模塊可直接插到多插座的PCB板上，同時并行燒錄多達32顆目標芯片。對于eMMC, 可燒錄多達16顆目標芯片，數據傳輸速度可達60MB/s。

電子夾具

 燒錄模塊可緊密置于夾具中。FlashRunner高模塊化配置特點可根據實際應用場景定制方案，只要燒錄模塊能安裝到夾具中。這不僅能使客戶方案更為高效且減少成本，而且燒錄模塊安裝認證到電子夾具中后，能保證在整個項目中保持不動。

ICT及FCT測試設備

FlashRunner HS和SMH燒錄系統一樣都是易于操作且高效，滿足客戶需求。

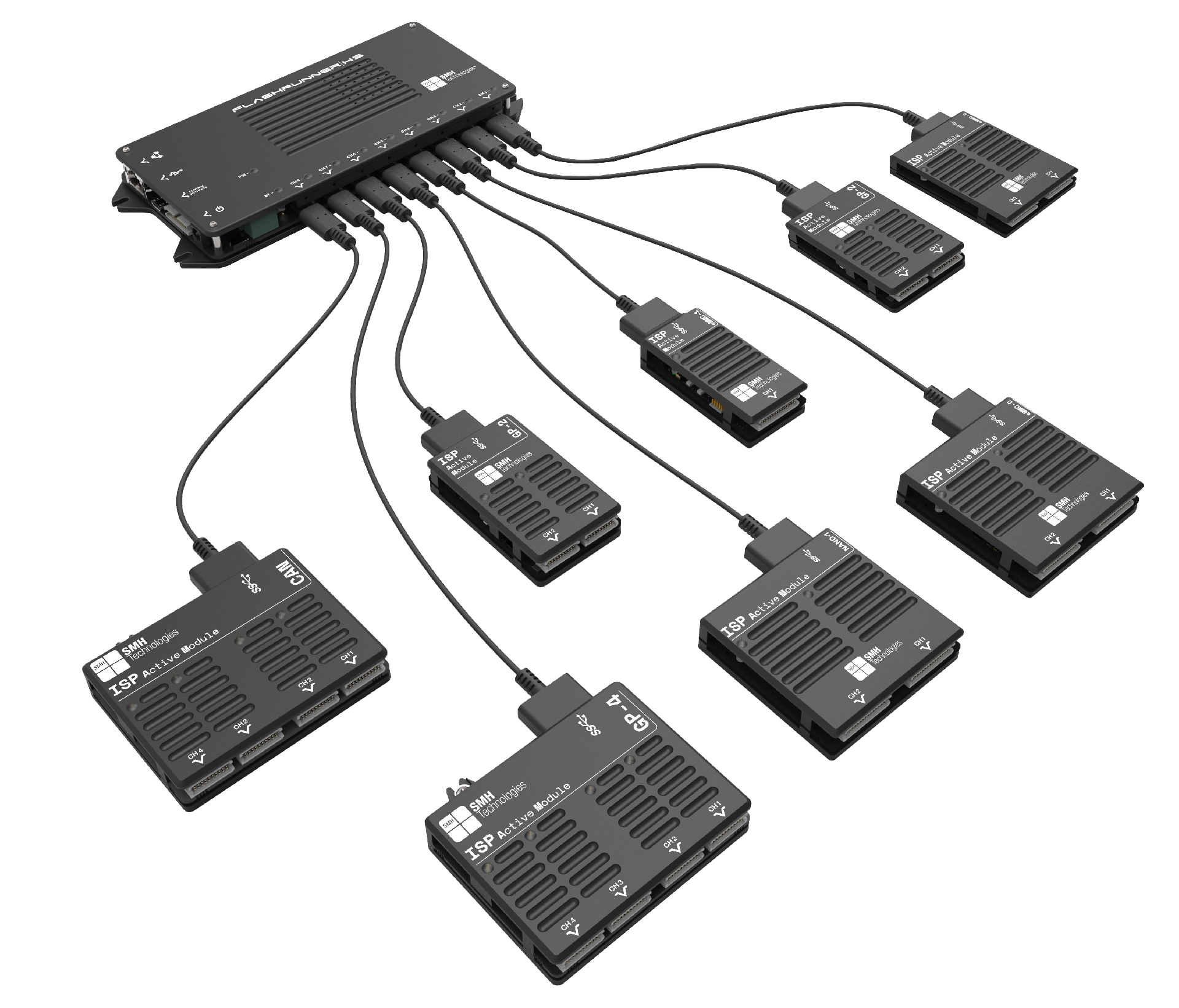

Project example  項目范例

FlashRunner HS可混搭所有燒錄模塊型號以滿足不同芯片類型燒錄的組合。燒錄系統配置可在SMH Workbench GUI 軟件上設置，操作簡單。支持燒錄通道總數根據連接使用的燒錄模塊而定，如果都采用GP-4燒錄模塊，F(xiàn)lashRunner HS可并行燒錄32顆目標芯片。

結語

SMH專注燒錄技術12年，從一開始便保持著全球領先地位，為頂級OEM,EMS,ATE廠家提供燒錄服務。其擁有由70家公司組成的銷售和技術支持分銷網絡，并與IC廠商保持緊密聯系，為終端客戶提供更為貼近的服務。

持續的技術投資和擁有40名專業工程師計劃引導燒錄市場創新，以保證產能效率，保持技術競爭優勢。 經過充分評估的成本比所謂的“低成本燒錄工具”更具有性價比。
